Cycle
Terre est un démonstrateur au service d’un projet de
filière : par ce projet d’économie circulaire, financé
par des fonds publics,
il s’agit de montrer la pertinence d’une nouvelle façon
de construire la ville. Cette fabrique, installée
à proximité de la future gare GPE,
à Sevran-Beaudottes (93)
produit, en circuit court local, une gamme de matériaux géosourcés,

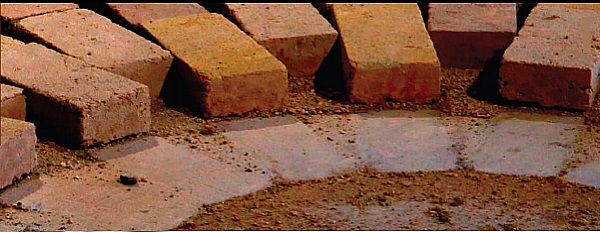

comme des panneaux d’argile, des briques
de terre crue ou des enduits. Un projet qui vise à recycler les
terres excavées des chantiers du Grand Paris, et à les transformer
en matériaux
de construction en terre crue. Elle contribue au développement
de l’économie locale, et créera de nouveaux emplois,
notamment via
un projet ambitieux de formation. La création de cette filière
en Île-de-France vise le retour d’une activité productive
en ville,
entre artisanat et industrie, pour réduire la pénibilité
du travail, tout en permettant des volumes de production significatifs.
Économie
circulaire : le défi de la gestion des déblais
du Grand Paris

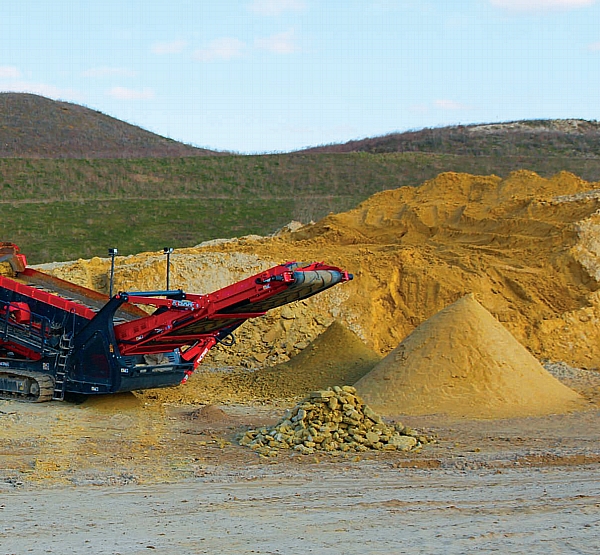

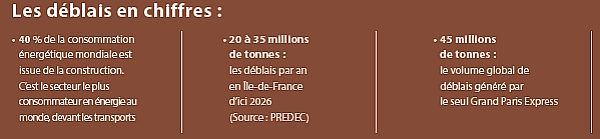

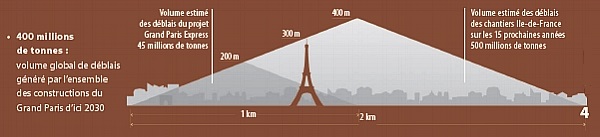

Les déblais représentent environ 90 % des
déchets urbains : une problématique centrale pour
tous les chantiers du Grand Paris. Le projet Cycle Terre vise

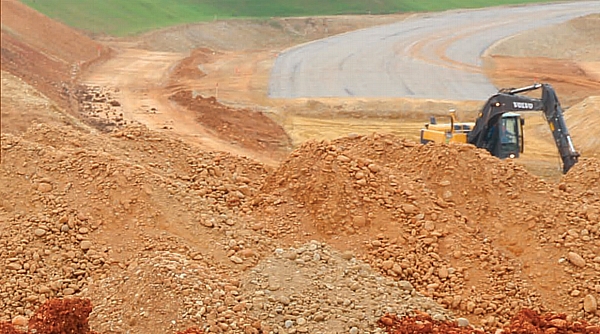

à faire des terres excavées non polluées
les nouveaux matériaux de construction des chantiers
de demain.
Aujourd’hui,
les déchets sont majoritairement entreposés dans
des installations de stockage des déchets inertes (ISDI),
dont les capacités d’accueil sont, en Île-de-France,
limitées.
Cycle
Terre a pour objectif de proposer une réponse aux enjeux
de gestion des terres excavées en offrant une nouvelle

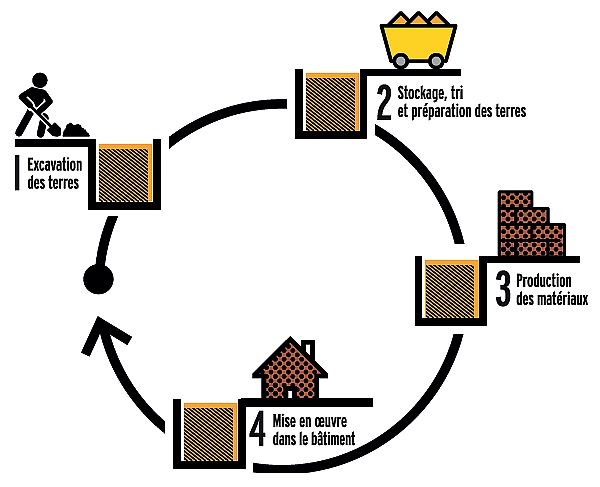

vie à la matière. Avec le projet Cycle Terre,
notre idée est de construire une chaîne de valeur
avec 3 fonctionnalités : récupérer, trier,
valoriser, explique la cheffe de projet à Grand
Paris Aménagement. Passer à une unité
de production mécanisée doit permettre d’améliorer
l’accessibilité économique de ces matériaux
de terre crue pour la construction issue des déblais.
L’un des enjeux du projet est de définir à
partir de quel volume le dispositif va devenir rentable.
La fabrique vise un objectif à moyen terme de 25 000
m³
de terre recyclées chaque année.
©
Arnaud Misse
|
©
amàco
|
|
La
terre crue : un nouveau matériau pour la ville de demain |
|
40
% des habitations dans le monde sont construites en terre crue.
Pourtant cette matière brute est aujourd’hui mal
connue des professionnels de la construction, français
et européens, qui ne l’exploitent que très
peu. Cette matière offre pourtant des réponses à
certains défis environnementaux majeurs.
Un matériau 100% naturel
À
l’heure où certains matériaux de construction
se font rares, la terre est disponible et abondante sous nos pieds
partout dans le monde, ou presque.
En tant que matériau géosourcé, la terre
a un impact très faible sur l’environnement :
-
Crue
: la terre est transformée par des processus mécaniques
uniquement.
-
Locale
: elle ne nécessite pratiquement pas de transports,
la ressource étant sur le lieu des projets ou à
proximité.
-
Recyclable
à l’infini
: elle peut être réutilisée comme matière
première ou retourner à la terre sans
générer de pollution lors de la démolition
des bâtiments, à partir du moment où le
matériau n’est pas stabilisé au ciment
ou à la chaux.
Un
matériau sain, aux nombreuses vertus pour le confort intérieur
Les
propriétés de la terre garantissent également
un confort de vie au sein des bâtiments, et contribuent
au bien-être des usagers.
-
Qualité
d’inertie thermique : les murs de terre, en stockant
ou en déstockant l’énergie captée
avec un déphasage journalier favorable, agissent sur
les températures intérieures et permettent de
lisser leurs variations en été comme en hiver.
-
Régulateur
hygrométrique
: la terre réagit rapidement aux variations d’humidité
de son environnement et permet, en absorbant ou en relâchant
celle-ci sous forme de vapeur d’eau, de réguler
le taux d’humidité de l’air ambiant.
-
Matériau
naturel
: la terre ne comporte aucun produit chimique et/ou polluant.
Elle garantit donc des constructions sans danger pour la santé
des habitants et une bonne qualité de l’air intérieur.
-
Bilan
carbone : il est proche de zéro du fait d’une
transformation de la terre avec des procédés
simples, peu énergivores.
-
Qualité
sensitive
: ses variations de couleurs et de textures lui donnent une
matérialité sensible pour un nouvel art de vivre.

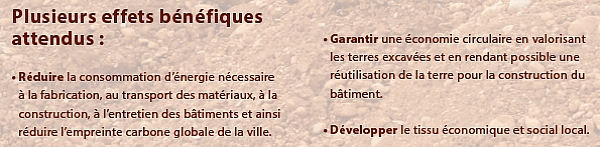

La
terre crue, des bénéfices à la pelle :
-
Assurer
la disponibilité des matériaux de construction
en circuit court local
-
Proposer
de nouvelles filières de construction à
faible impact carbone
-
Éviter
des stockages de déblais de plusieurs millions de m3
(ISDI)
-
Participer
à l’amélioration du confort intérieur
-
Offrir
des matériaux sains qui participent à la qualité
de l’air intérieur
-
Développer
l’économie locale
-
Améliorer
la réversibilité des constructions
Un
matériau facile à utiliser et aux possibilités
nombreuses

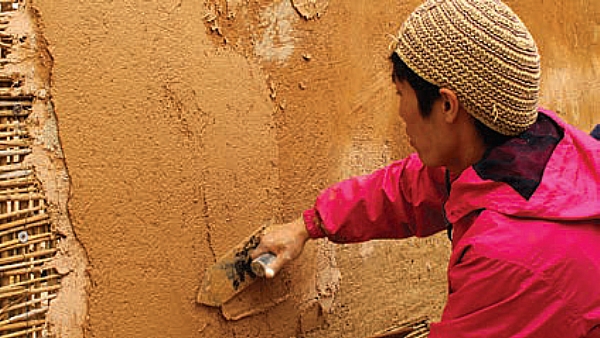

La
terre est un matériau facile à maitriser pour les
artisans puisque sa mise en oeuvre se rapproche des matériaux
conventionnels. Une fois les particularités de la terre
assimilées, les artisans n’ont alors aucune difficulté
à l’adopter et à l’intégrer dans
les systèmes constructifs.
Avec des systèmes ingénieux, ses propriétés
sont assurées voire décuplées. En effet,
l’association de la terre avec d’autres matériaux,
fibres végétales ou éléments minéraux,
permet d’augmenter sa résistance mécanique
et renforce ainsi la solidité des constructions. Sa durabilité
est excellente, c’est un matériau qui résiste
à l’usure du temps, dans la mesure où il est
correctement mis en œuvre et notamment bien protégé
de la pluie. |
© amàco

©
amàco

©
CRAterre
|
|

©
amàco |

©
Nama architecture - Paul KOZLOWSKI |
|
Construire
en terre : développer une filière innovante à
Sevran |
|

©
ECT et amàco |
Si
la construction en terre était une pratique courante tout
au long du millénaire précédent, les 50 dernières
années ont vu se développer l’usage prépondérant
du béton, en raison de ses propriétés mécaniques
et d’un approvisionnement abondant et peu coûteux.
Toutefois, la nécessité d’un usage raisonné
des ressources incite aujourd’hui à diversifier les
matériaux et les techniques de construction, et ainsi à
innover.
La
fabrication de matériaux en terre crue est aujourd’hui
artisanale. La fabrique Cycle Terre, grâce à la mécanisation
des processus de production, permettra un usage à plus
grande échelle de ce matériau et ainsi de relever
certains défis :
-
Réduire
les coûts et la pénibilité : la mécanisation
diminuera les prix de fabrication et réduira les efforts
physiques liés à la manutention.
-
Créer la confiance dans le matériau
: les partenaires Cycle Terre sont engagés dans un
processus de certification des matériaux afin de fixer
les propriétés, sécuriser les usages
et ainsi favoriser initiatives et investissements.
-
Diffuser
la connaissance sur le matériau
: le projet Cycle Terre, piloté par un consortium de
12 partenaires, dispose de l’énergie et des contacts
nécessaires pour faire connaître le matériau
et convaincre les acteurs de la construction d’introduire
la terre crue dans leurs systèmes constructifs.
-
Fédérer l’écosystème des
acteurs de la terre crue
: Cycle Terre a pour vocation de faire émerger la filière
terre crue, en fédérant les nombreux projets
et acteurs locaux impliqués dans son développement.
-
Former les professionnels du bâtiment
: le consortium Cycle Terre est en partie composé de
spécialistes de la terre crue et de la formation
CRAterre
et amàco, références dans le domaine, contribueront
au développement du contenu des formations professionnelles.
Compétences Emploi apportera sa connaissance du marché
du travail sevranais et plus largement séquano-dionysien.
Les ambitions de ces formations sont nombreuses :
-
Former les maîtres d’ouvrage et les maîtres
d’œuvre aux particularités et intérêts
de la terre.
-
Former les entreprises du bâtiment à
la construction en terre crue.
-
Démontrer
au travers de formations techniques les opportunités
de développement de marchés que présente
le secteur de la construction en terre.
-
Faciliter l’insertion de formations techniques
en rapport avec l’architecture en terre dans les universités
et les centres de formation.
Pour
atteindre ses objectifs, Cycle Terre souhaite rassembler une chaîne
d’acteurs - maîtres d’ouvrage, maîtres
d’oeuvre, entreprises de construction, terrassiers, gestionnaires
des sites de stockage… - capables de travailler collectivement
pour créer et structurer un processus duplicable, de l’excavation
à l’utilisation finale du matériau. |
|
..
ZOOM
sur la production :
Trois
lignes de production de matériaux en terre crue sont
prévues visant la fabrication de 5 matériaux :
Cette
variété permettra de traiter un pourcentage plus
important des terres extraites, les différents matériaux
nécessitant des caractéristiques géotechniques
différentes. D’autre part, la variété
permet aussi de produire des matériaux qui pourront être
utilisés pour un large éventail de construction
et de rénovation.
...
|
|
6 étapes pour la filière terre
|
|
- Lancer
une chaîne de production
de matériaux de construction à partir de sols
excavés.
-
Produire des références techniques pour
construire en terre :
3 certifications techniques produites par un organisme de certification
français : briques, panneaux d’argile, mortiers.
-
Développer avec les maîtres d’ouvrage
et les architectes l’utilisation des matériaux
pour tester l’intérêt du processus.
|
-
Associer les habitants locaux au processus.
Informer et embaucher, former des entreprises locales de construction.
-
Proposer des matériaux de construction à
très faible impact carbone.
-
Faciliter le transfert de ce nouveau secteur industriel
dans d’autres territoires du Grand Paris, et dans d’autres
villes européennes.
|
|
Une
coopération d’acteurs unique
Elle
est l'œuvre de 12
partenaires - la Ville de Sevran, Grand Paris Aménagement,
ANTEA Groupe, la Société du Grand Paris, Quartus,
Joly&Loiret, Compétences Emploi, IFSTTAR, Sciences
Po, CRAterre, AE&CC, amàco -, financés par
Actions Innovatrices Urbaines, une initiative européenne
soutenant la mise en œuvre de solutions innovantes par
les collectivités. Le projet a également été
labellisé Démonstrateur Industriel de la
Ville Durable en juin 2017, appel à projet du Ministère
de la transition écologique et solidaire.
Sevran,
principale autorité urbaine, la ville de Sevran, au cœur
d’une transformation urbaine de grande ampleur - avec
un projet de développement de 120 ha, deux stations du
Grand Paris Express -, pilote le projet et accueillera la fabrique
de matériaux en terre crue.
|
|
Grand
Paris Aménagement, premier aménageur urbain
public d’Île-de-France. GPA est particulièrement
impliqué dans le développement de cette nouvelle
filière de matériaux qui permet de rendre plus durable
son modèle de développement et de prendre en compte
le concept d’économie circulaire.
Antea
Group,
société privée impliquée dans la planification
urbaine et l’économie circulaire pour une meilleure
utilisation des ressources locales des territoires. Antea agit
en qualité d’expert en gestion du sol et en contrôle
des systèmes de données des matériaux.
Quartus,
promoteur immobilier, tourné vers les nouveaux usages et
spécialisé dans l’élaboration et la
construction de quartiers mixtes, vivants et partagés.
Pionnier en France des techniques de construction en terre.
Joly
& Loiret,
agence d’architecture française spécialisée
dans la construction en matériaux naturels dont la terre
crue. Paul-Emmanuel Loiret et Serge Joly, associés de l’agence,
ont été initiateurs et commissaires de l’exposition-expérimentation
Terres de Paris, de la matière au matériau.
L’IFSTTAR,
acteur majeur de la recherche européenne sur la ville et
les territoires, les transports et le génie civil. Le département
Aménagement, Mobilité et Environnement développe
des recherches sur l’analyse et
l’évaluation de la mobilité.
Le
CERI-Sciences Po,
centre de recherche internationale ayant des
compétences dans le domaine des études de gouvernance
urbaine. Le CERI-Sciences Po étudiera les interactions
entre acteurs tout au long du projet ainsi que les logiques d’économie
circulaire et de métabolisme urbain.
|
CRAterre,
Centre international de la construction en terre, mène
de nombreuses actions de terrain dans plus de 100 pays, afin de
mettre en place les conditions favorables à la reconnaissance
et au développement des filières de construction
terre. Il œuvre particulièrement à
promouvoir et soutenir l’usage de la terre dans l’architecture
contemporaine.
Compétences
Emploi,
association sevranaise visant à développer l’emploi,
la formation et l’insertion de la ville. Elle apporte sa
connaissance de l’économie et du marché du
travail locaux.
L’ENSAG,
unité de recherche AE&CC, Architecture Environnement
et Cultures Constructives, apporte son expérience scientifique
en termes d’identification et d’usages des ressources
des territoires, appliquées à la production d’une
architecture et d’un urbanisme durable. Son expertise va
de l’excavation des matières premières, à
la conception des systèmes constructifs, en passant par
les processus de standardisation des techniques.
amàco
est un centre de recherche, d’expertise et de formation
pour l’architecture contemporaine en terre crue et en fibres
végétales. Composé d’une équipe
pluridisciplinaire - architectes, ingénieurs, artisans,
artistes… -, amàco apporte des solutions de formation
et d’accompagnement pour
transformer les matières brutes disponibles localement
en matériaux de construction.
Société
du Grand Paris,
autorité publique chargée de la conception et de
la construction du Grand Paris Express. Elle attribuera des travaux
de construction à des sociétés privées
qui seront chargées d’excaver de la terre et seront
donc en mesure de fournir, à la fabrique, des matières
premières. |
|
.....
.Cycle
Terre : La fabrique de matériaux en terre crue
............Démonstrateur
Industriel de la Ville Durable
|
|
En juin 2017, Cycle Terre est retenu comme tel au cours
de l’appel à projet du Ministère
de l’écologie.
Actions Innovatrices Urbaines a pour objectif
d’identifier et de soutenir des solutions innovantes
pour répondre aux multiples défis qui
se posent aujourd’hui aux villes de l’Union
Européenne. En octobre 2017, Cycle Terre est
lauréat de l’appel à projets européens
U.I.A. Ce programme a donc permis à Sevran et
ses partenaires de s’engager durant 3 ans dans
une phase de test grandeur nature. Les
partenaires :
|
|
Le
site de production

La
fabrique est installée à proximité
de la future gare GPE, Sevran-Beaudottes. Le bâtiment
est construit sur une structure en bois de 12 mètres
de haut au faitage, permettant d’optimiser la
hauteur au niveau de la zone de déchargement.
La
conception a été guidée par la
volonté d’utiliser des matériaux
bio et géo-sourcés, de réintégrer
la notion de beauté dans un bâtiment de
production, de privilégier l’ergonomie
intérieure et l’insertion urbaine.
cycle-terre.eu
|





|
|






|
|
|
|
. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
