Le parti d’aménagement, qui s’appuie sur la topographie existante, fait de Clichy-Batignolles un espace de liaison entre les quartiers limitrophes. Ainsi, le quartier est organisé autour d’un parc de 10 ha, très accessible et traversant, qui compte déjà parmi les grands parcs parisiens. Le palais de justice de Paris s’installera dans un bâtiment emblématique de 160 m conçu par l’architecte inter-national Renzo Piano. Les programmes immobiliers, à vocation résidentielle ou tertiaire, font de Clichy-Batignolles à la fois un quartier à vivre et un pôle tertiaire. À terme, Clichy-Batignolles réunira 7 500 habitants et 12 700 emplois. Ils bénéficieront d’une excellente desserte en transports en commun, assurée par deux lignes de métro, dont l’extension de la ligne 14 dans le cadre du Grand Paris Express, deux lignes de trains régionaux et une ligne de tramway.

Les consommations énergétiques des bâtiments sont limitées à 50 kWh/ m2/an soit en dessous de la réglementation thermique en vigueur à Paris : RT 2012 : de l’ordre de 70 kWh/m2/an pour les logements.*
Les besoins en chauffage, poste domestique le plus énergivore, ne doivent pas dépasser 15 kWh/m2/an, soit un niveau équivalent au label allemand Passiv Haus.

Afin d’atteindre ces objectifs, la conception des bâtiments vise à limiter leurs besoins en énergie primaire :

• Compacité des volumes pour limiter les zones de contact avec l’extérieur
• Double orientation et protections solaires, végétalisation des toitures
• Isolation par l’extérieur

Des solutions innovantes de régulation thermique et de récupération d’énergie permettent d’optimiser les consommations des usagers.
Les dispositifs de climatisation sont réduits au strict minimum afin de limiter les consommations d’électricité pour des usages spécifiques de type locaux serveur ou appoint lors des périodes de canicule.
Avec moins de 75 kWh/m2/an, soit environ la moitié de la consommation des plus récentes tours de bureaux livrées à La Défense, le palais de justice de Paris devient une nouvelle référence de consommation éner-gétique pour un immeuble de grande hauteur.

* Pour les logements, la réglementation permet de déduire la production d’électricité photovoltaïque dans le calcul des consommations, à hauteur de 12 kWh/m2/an. Sur Clichy- Batignolles, la production photovoltaïque n’est pas déduite. Les bâtiments doivent donc être très performant pour atteindre 50 kWh/m2/an.

À terme, Clichy-Batignolles représentera plus de 550 000 m2 de surfaces de plancher.
En France, les bâtiments tertiaires et résidentiels représentent près de 25 % des émissions de gaz à effets de serre et 43 % des consommations totales
d’énergie finale. Source : ministère de l’Écologie

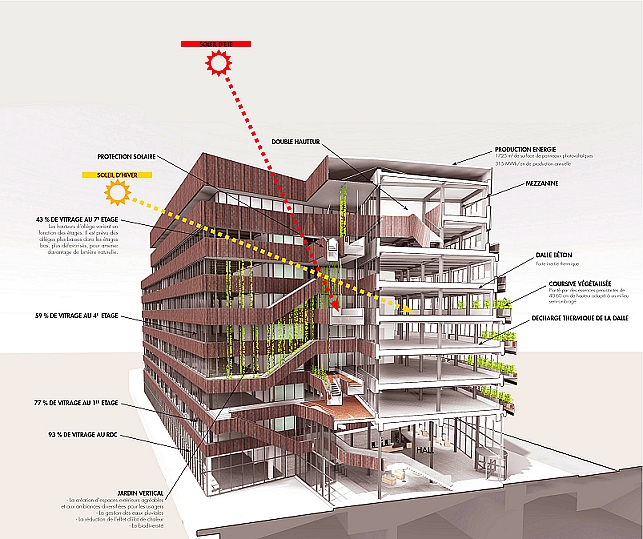

Conception bioclimatique
Lot 07 Chartier-Dalix + Brenac &Gonzalez
La façade présente une variation des surfaces vitrées, importantes dans les étages inférieurs, plus réduites à mesure que l’on prend de la hauteur, qui assure un bon équilibre entre apport de chaleur et de lumière naturelle et protection solaire.

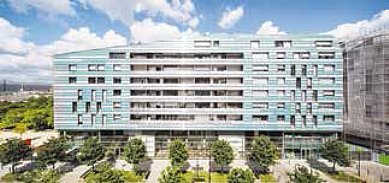

Double orientation
Lot 01 Le Penhuel, Saison Menu et Sud Architectes
Dans ce bâtiment de logements les accès au soleil d’hiver sont maximisés par la double orientation de la quasi-totalité des logements.

Puits canadien
Lot E4 Philéas K Architecte
Le centre de loisir du groupe scolaire est réchauffé à moindres frais grâce à l’utilisation d’un puits canadien. Cette technique utilise de manière passive l’énergie géothermique : l’air extérieur passe par une conduite dans le sol, plus chaud que l’air en hiver, où il se réchauffe avant de se diffuser.

Récupération de la chaleur des eaux grises
Lot E7 Antonini et Darmon
Les eaux issues des lavabos, éviers, machines à laver, douches… sont acheminées vers une station en sous-sol où leur chaleur est récupérée puis réinjectée dans l’installation de production d’eau chaude sanitaire. On couvre ainsi 58 % des besoins en énergie pour l’eau chaude sanitaire.

© Chartier-Dalix - Brenac & Gonzalez

© Philippe Guignard - Air Images

Un grand jardin en coeur d’îlot
Lot 04b Aavp+Aires Mateus
Ce bâtiment résidentiel accueille en son coeur un jardin en pleine terre de plus de 500 m2. Ses trois strates, arborée, arbustive et herbacée, lui confèrent une diversité de milieux très favorable au développement de la faune et de la flore.

Les chaussées imperméables ne représentent que 12 % de la superficie totale de l’éco-quartier.

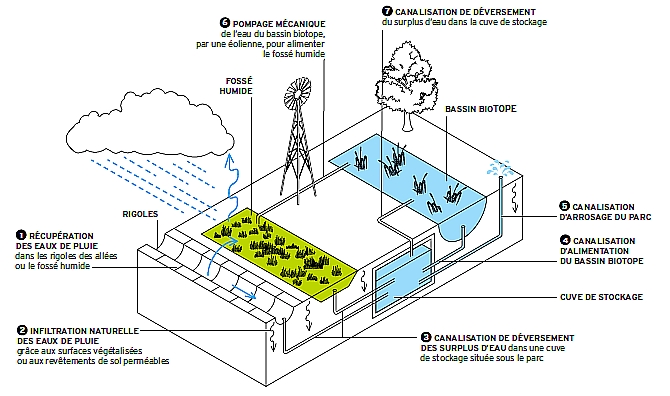

Grâce au parc et aux nombreux espaces végétalisés en toiture comme en coeur d’îlot, les volumes d’eau pluviale rejetés au réseau sont limités à 50% dans l’espace public et à 70 % sur les parcelles privées.

Dans l’espace privé, la gestion de l’eau se fait à la parcelle. Les eaux ruisselantes collectées sont employées à l’arrosage des espaces verts, au lavage des sols ou aux WC, seules les quantités excédentaires étant reje-tées au réseau.

La végétalisation de 30 % environ des surfaces de toiture participe à la gestion naturelle des eaux pluviales et à la création d’un microclimat plus frais en favorisant le rejet de vapeur d’eau dans l’atmosphère.

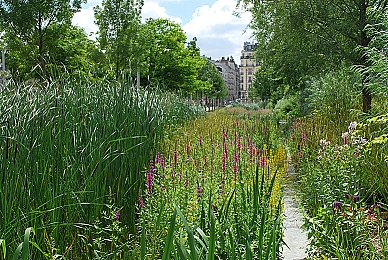

Dans le parc, les eaux de pluie sont collectées et acheminées vers les milieux humides. En outre, elles couvrent 40 % des besoins en irrigation du parc.

Anticipant la fréquence croissante des épisodes caniculaires, l’éco-quartier est conçu pour se prémunir contre les îlots de chaleur urbains : élévations locales de température de l’air et des surfaces.
Le parc agit comme un véritable climatiseur urbain grâce à l’ombre des arbres et au phénomène naturel d’évapo-transpiration généré par ses végétaux. Ceux-ci recueillent l’eau de pluie, d’arrosage ou l’eau du sous-sol et les transforment en vapeur d’eau qui rafraîchit l’air ambiant. Ce phénomène est accentué par une forte présence de l’eau dans le parc, et par la diffusion de la végétation en coeurs d’îlots, sur les toitures, les murs et façades des bâtiments.

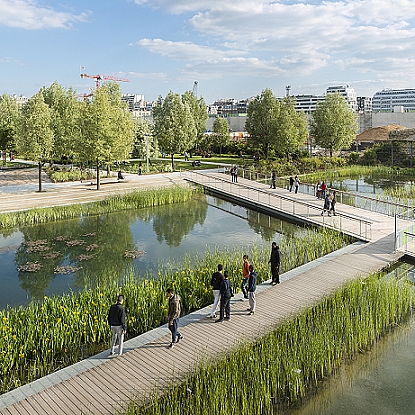

L’eau protéiforme du parc
Les jets d’eau et fontaines favorisent l’évaporation. Les quatre bassins d’eau étale et les fossés humides stockent beaucoup moins de chaleur que les surfaces minérales, ce qui facilite le refroidissement nocturne. Le canal planté, d’une longueur de 300 m, agit comme un circuit de refroidissement au coeur du parc.

© Sergio Grazia

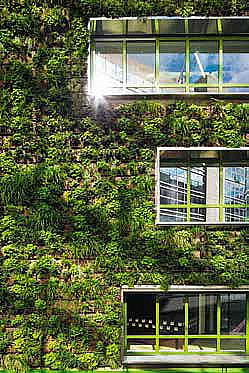

Mur végétal
Lot E4 Philéas K Architecte
L’école Bernard Buffet et la résidence pour étudiants Martin Luther King se partagent un mur végétalisé de 520 m2 dont les plantes rafraîchissent l’air ambiant.
